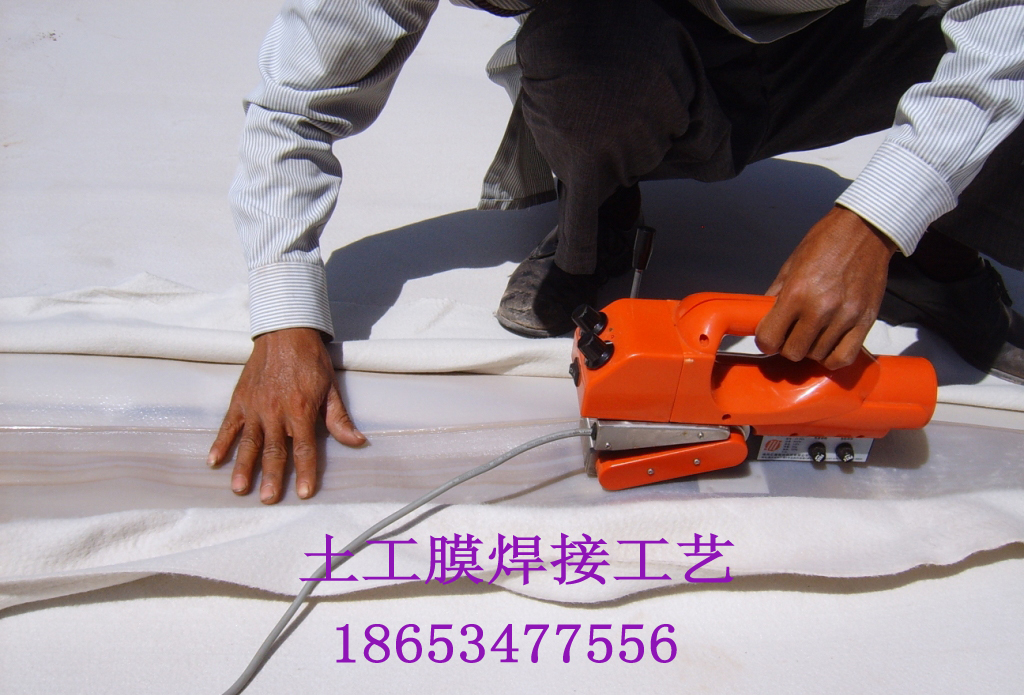

1.熱鍥焊機焊接工序分為：HDPE土工膜調(diào)節(jié)壓力 設(shè)定溫度設(shè)定速度焊縫搭接檢查裝膜入機啟動馬達加壓焊接。
2.接縫處不得有油污、灰塵，HDPE土工膜的搭接段面不應(yīng)夾有泥沙等雜物，當(dāng)有雜物時必須在焊接前清理干凈。
3.每天焊接開始時，必須在現(xiàn)場先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并用拉力機現(xiàn)場進行剝離和剪切試驗,試樣合格后,便可用當(dāng)時調(diào)整好的速度、壓力、溫度進行正是焊接。試樣上需標(biāo)明日期、時刻、環(huán)境溫度。熱鍥焊機在焊接過程中，需隨時注意焊機的運行情況，要根據(jù)現(xiàn)場的實際情況對速度和溫度進行微調(diào)。
4.焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象。
5.在遇上土工膜長度不夠時，需要長向拼接HDPE土工膜，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應(yīng)成T字型，不得十字交叉。
6.相鄰?fù)凉つず缚p應(yīng)盡量錯縫搭接，膜塊間形成的結(jié)點，應(yīng)為T字型，盡量減少十字型，縱模向焊縫交點處應(yīng)用擠壓焊機加強。
掃碼加微信
